​Hydraulisen monitoimiporan peruspaineensäätöpiirit

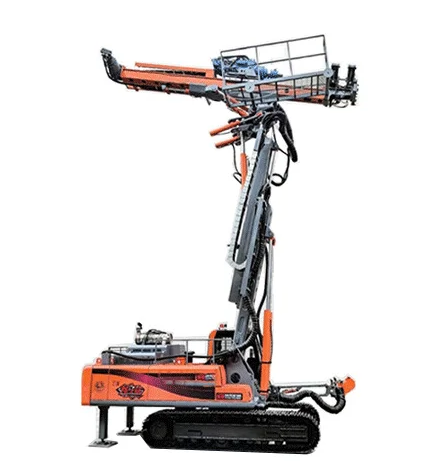

Peruspaineen ohjauspiiritHydraulinen monitoimiporauslaite

Peruspaineen ohjauspiiri on ratkaisevan tärkeä, sillä se tuottaa hydraulisen monitoimiporalaitteen toimilaitteiden vaatiman voiman ja vääntömomentin. Tässä piirissä käytetty ydinkomponentti on paineensäätöventtiili, joka säätelee hydraulipainetta. Peruspaineensäätöpiirillä on tärkeä rooli hydraulisen monitoimiporakoneen toiminnassa.

Tasapainotuspiiri

Käytännön suunnittelussa Hydraulisen monitoimiporakoneen pystysuora hydraulisylinteri voi laskeutua oman painovoimansa vuoksi. Tämän estämiseksi voidaan käyttää tasapainotuspiiriä. Tällaisia ​​piirejä käytetään yleisesti mekanismeissa, kuten nostureiden epätasapainoisissa luffing-, nosto- ja teleskooppimekanismeissa, sekä painovoiman laskeutumismekanismeissa, kuten männissä, männissä ja hydraulipuristimien liukumekanismeissa. Tasapainotuspiirejä ovat:

(1) Tasapainotuspiiri takaiskuventtiilillä tuki- ja nopeudenrajoitusohjaukseen.

(2) Tasapainotuspiiri, jossa on takaiskuventtiili nopeuden rajoittamiseen ja hydrauliohjattu takaiskuventtiili lukitsemiseen.

Paineen ylläpitopiiri

Kuten nimestä käy ilmi, painetta ylläpitävä piiri pitää paineen vakiona ja ylläpitää tietyn paineen tietyn työsyklin vaiheen aikana. Tämän tyyppisellä piirillä on kolme pääominaisuutta:

(1) Vakaa paine

(2) Luotettava toiminta

(3) Energiatehokkuus.

Paineenalennuspiiri

Paineenalennuspiiri alentaa hydraulipiirin painetta. Tämä saavutetaan koordinoimalla paineenalennusventtiiliä muiden venttiilien kanssa. Tällä piirillä voidaan saavuttaa vakaa paine, joka on pienempi kuin pumpun syöttöpaine.

Paineensäätöpiiri

Paineensäätöpiirin tehtävänä on pitää hydraulisen monitoimiporan koko hydraulijärjestelmän tai tietyn osan paine vakiona tai tietyn rajan alapuolella. Paineensäätöpiirit sisältävät:

(1) Yksivaiheinen paineensäätöpiiri

(2) Monivaiheinen paineensäätöpiiri

(3) Portaaton paineensäätöpiiri.

Painetta tehostava piiri

Paineentehostuspiiriä käytetään lisäämään hydraulijärjestelmän painettaHydraulinen monitoimiporauslaite. Tätä piiriä käyttämällä voidaan käyttää hydraulipumppua, jolla on suhteellisen pieni lähtöpaine, korkeapaineisen öljyn saamiseksi. Lisäksi paineilmaa voidaan käyttää virtalähteenä saman vaikutuksen saavuttamiseksi. Vahvistin on olennainen komponentti tässä piirissä, joka sisältää:

(1) Yksitoiminen vahvistin

(2) Kaksitoiminen vahvistin.

Purkamispiiri

Tyhjennyspiirin tehtävänä on mahdollistaa hydraulipumpun toiminta lähes ilman painetta. Purkupiirin etuja ovat:

(1) Vältä moottorin toistuvaa käynnistystä

(2) Vähentää lämmöntuotantoa hydraulisen monitoimiporauslaitteen hydraulijärjestelmässä

(3) Minimoi tehohäviön

(4) Moottorin ja pumpun käyttöiän pidentäminen.

Yleisesti käytettyjä purkupiirejä ovat:

(1) Tyhjennyspiiri käyttäen ulkoisesti ohjattua järjestysventtiiliä tyhjennysventtiilinä

(2) Tyhjennyspiiri käyttämällä ohitusta, jossa on kaksitie, kaksiasentoinen venttiili

(3) Purkupiiri pilottiohjatulla ylipaineventtiilillä

(4) Tyhjennyspiiri, joka hyödyntää M (tai H, K) tyyppisen suuntaventtiilin neutraaliasentotoimintoa.
