Kuinka DTH (Down-The-Hole) -kaivosporauslaite toimii?

Kuinka DTH (Down-The-Hole) -kaivosporauslaite toimii?

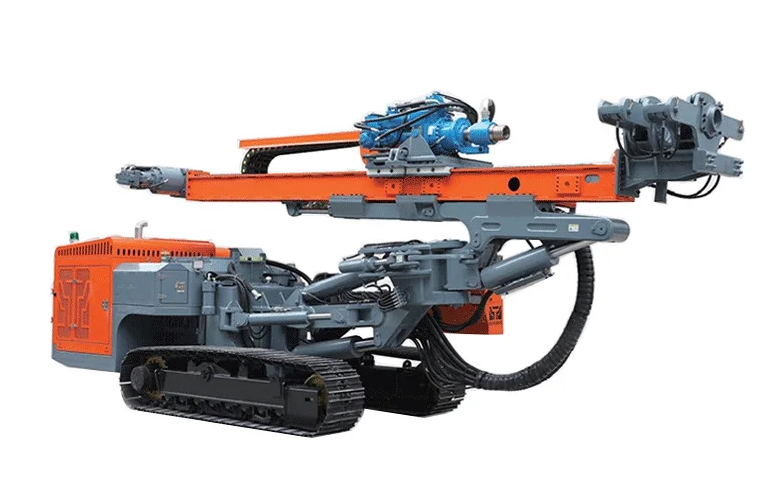

Down-The-Hole (DTH) -vasara on tehokas ja tehokas poraustekniikka, jota käytetään laajalti kaivostoiminnassa, louhinnassa ja vesikaivojen porauksessa. Akaivosporauslaitevarustettu DTH-järjestelmällä on erityisen tehokas tunkeutumaan koviin, hankaaviin kivimuodostelmiin, joissa muut menetelmät voivat olla hitaita tai niissä voi esiintyä liiallista terän kulumista. Perusperiaate, joka erottaa DTH:n muista, on iskumekanismin – vasaran – sijoittaminen suoraan poranterän taakse porausreiän pohjalle poranterän yläosan sijaan. Tämä konfiguraatio mahdollistaa suoran energian siirron kallioon, mikä johtaa korkeampiin tunkeutumisnopeuksiin ja suorempiin reikiin.

Kaivosporakoneen DTH-järjestelmän ydinkomponentit ovat yläosan tai varren sovitin, vasaran ulkokotelo, mäntä (vasara), takaiskuventtiili ja poranterä. Koko kokoonpano on kiinnitetty poranauhan pohjaan. Prosessi saa voimansa korkeapaineisella paineilmalla, jota syöttää pinnalla oleva suuri ilmakompressori, joka on kiinteä osa kaivosporauskonepakettia. Tämä ilma kulkee poratankojen ja vasaran kotelon välistä rengasta pitkin. Osa tästä ilmasta ohjataan myös porauslangan keskustan läpi auttamaan hakkuiden poistamista, mutta vasaran päävirtaus kulkee renkaan läpi.

Porausjakso alkaa, kun korkeapaineilma tulee vasarakokoonpanoon yläosan aukkojen kautta. Ilmanpaine ajaa mäntää ylöspäin puristaen jousta tai muodostaen ilmatyynyn. Kun mäntä saavuttaa iskun yläosan, se paljastaa ilmakanavan, joka ohjaa korkeapaineisen ilman männän yläosaan. Tämä nopea paineenvaihto ajaa männän voimakkaasti alas poranterän takaosaan. Iskuenergia välittyy suoraan männästä terään, joka sitten murskaa sen alla olevan kiven. Tämä nosto- ja lyöntijakso toistuu monta kertaa sekunnissa, tyypillisesti 10-30 Hz, vasaran rakenteesta ja ilmanpaineesta riippuen.

Samanaikaisesti järjestelmä poistaa tehokkaasti kivihakkuut. Kun ilma on suorittanut työnsä männän toiminnassa, se poistuu alas terän keskikohdan kautta poistuen reikien tai aukkojen kautta suoraan kallion pinnalle. Tämä nopea ilmavirta huuhtelee murskatut pistokkaat reiän pohjalta ja kuljettaa ne porauslangan ja reiän seinämän välistä rengasmaista tilaa pitkin pintaan. Koko poralangan renkaan käyttö leikkausreittinä mahdollistaa tehokkaan raivauksen, mikä on välttämätöntä porausnopeuden ylläpitämiseksi ja terän juuttumisen estämiseksi. Terä itsessään on tyypillisesti varustettu volframikarbidipainikkeilla, jotka on suunniteltu kestämään valtavia iskuvoimia ja hankausta.

DTH:n käytön edutkaivosporauslaiteovat merkittäviä. Koska vasara iskee kallioon suoraan reiän pohjalla, energiahäviö porauslangan yläpuolelle on minimaalinen, mikä tekee siitä erittäin tehokkaan, etenkin syvissä reikissä. Jatkuva terän vasarointi auttaa myös pitämään poranauhan pyörimässä tasaisesti, mikä edesauttaa suoremman reiän poraamista joihinkin muihin menetelmiin verrattuna. DTH-lautat ovat suositeltu valinta suurihalkaisijaisiin räjäytysreikiin kovan kiven avolouhoksissa, kaivojen vedenpoistoon ja kaikkiin sovelluksiin, jotka vaativat nopeaa ja luotettavaa tunkeutumista haastaviin muodostumiin. Järjestelmän kestävyys yhdistettynä tehokkaaseen kaivosporakoneeseen ja kompressoriin tekee siitä modernin mineraalien louhinnan ja rakentamisen kulmakiven.
